Un dipolo multibanda de excelente rendimiento y comodidad es el llamado “Bigote de Gato” o “Moño“, como le dicen los argentinos.
Su ventaja es que se puede tener varios dipolos, con una sola bajada de coaxial, ¿que tal? Esto resulta muy útil ya que no tiene que usar bajadas múltiples, llaves de cambio, switches o relays.
La que voy a describir a continuación tiene dos dipolos, pero funciona bien, sin sintonizador de antena en 80-40 y 15 metros, por que cae justo en la tercera armónica de de los 7 mhz, o sea 21 Mhz.

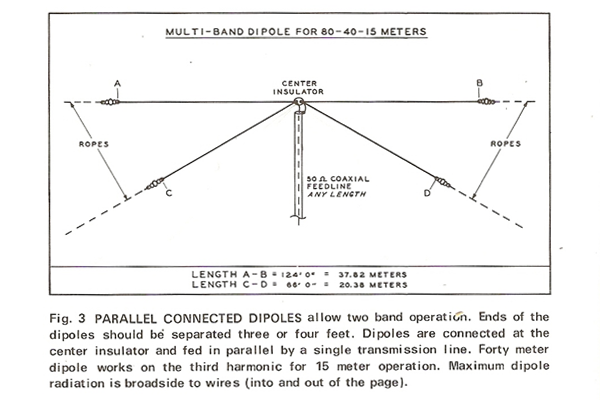

Como se ve en la figura, dos dipolos separados de tamaño normal están unidos por el aislador central o el Balún, y de ahí baja un solo coaxial.
El dipolo largo (el de 80) trabaja en esa banda, y el de 40 trabaja en 40 y 15.
Los dipolos se activan solos en cada banda.
Aunque no es indispensable es mejor ponerle un Balún para que la malla del coaxial no irradie.
Cada dipolo se ajusta por separado con el antiguo truco de subir la antena completa y hacerse un grafico de la ROE de 80 y 40 para ver si la mejor ROE esta mas arriba (alargar la antena) o mas abajo (acortar la antena).
Después de hecho el gráfico en cada banda, se baja, se alarga o acorta, se vuelve a subir y se vuelve a medir.
No se vuelva loquito con la ROE, mediciones de 1.5:1 para abajo son unánimemente consideradas óptimas para el radioaficionado.
Se puede poner el dipolo largo como dipolo extendido (ver la figura) y el otro en V invertida, o se puede poner los dos como V invertida pero en todo caso la distancia entre las puntas de los dipolos no debe ser inferior a 1.5 metros, para que el ángulo que forman las antenas en el Balún o centro no se cierre.
Resumen:
Necesita el mismo patio que una dipolo de media onda completa para 80, por que es una dipolo de media onda completa. Por lo tanto si no tiene patio suficiente hágase mejor el dipolo de 40 con bobina para 80, que está en está misma sección.
Ventajas. Un solo coaxial, un solo mástil (si es V invertida), simple de usar y full rendimiento de dipolo de media onda en las dos bandas, sin compromisos ni elementos parásitos que inducen perdidas.
¿Quiere ponerle un dipolo para 10 metros por debajo? Claro que sí, y listo el Aspirante con 80-40-10 y una sola bajada de coaxial.
La medida aproximada de largo del dipolo media onda para 10 metros será de 5.94 Metros en total, o sea 2.47 metros por lado.
Este artículo ha sido adaptado del hermoso libro “Wire Antennas” de William Orr y Stuart Cowan
He construido y usado personalmente esta antena y puedo decir que su rendimiento es excelente.
